在上一部分介紹了集成電路（IC）的基本分類和設計流程概覽后，我們進一步聚焦于超大規模集成電路（VLSI）設計的核心概念與環節。VLSI設計是微電子領域的皇冠，它涉及將數百萬乃至數十億個晶體管集成到單一芯片上，以實現復雜的功能。

1. 設計層次與抽象

VLSI設計通常在多個抽象層次上進行，這是一種“分而治之”的策略，以管理極端復雜性。

- 系統級：定義芯片的總體功能、性能指標和模塊劃分。
- 行為級：使用硬件描述語言（如Verilog、VHDL）描述各模塊的邏輯功能，不涉及具體電路結構。
- 寄存器傳輸級（RTL）：描述數據在寄存器之間的流動和轉換，是邏輯綜合的起點，也是設計驗證的核心層級。
- 邏輯門級：由基本邏輯門（如與門、或門、非門）和觸發器構成的網表。
- 電路級：關注晶體管的具體連接方式，構成邏輯門的物理實現，分析時序、功耗等電氣特性。
- 版圖級：將電路轉換為制造所需的幾何圖形（多邊形），定義晶體管、連線的物理形狀、尺寸和位置。
設計過程通常是一個自上而下（Top-Down）的設計與自下而上（Bottom-Up）的驗證相結合的過程。

2. 設計方法學與流程核心

現代VLSI設計高度依賴于電子設計自動化（EDA）工具和嚴格的方法學。

• 邏輯綜合：將RTL代碼自動轉換為優化后的門級網表，是連接高層次設計與物理實現的關鍵橋梁。綜合工具會根據設計約束（時序、面積、功耗）和工藝庫進行優化。
• 驗證：貫穿整個設計流程，確保設計正確性。主要包括：
• 功能驗證：通過仿真、形式驗證等方法，檢查設計行為是否符合規格要求。

• 時序驗證：在布局布線后，提取寄生參數，進行靜態時序分析（STA），確保在所有工藝角和環境下滿足時序要求。

• 物理驗證：檢查版圖是否符合制造規則（DRC）、電路與版圖是否一致（LVS）等。

• 可測性設計（DFT）：為了提高芯片生產后的測試覆蓋率，在設計階段就插入掃描鏈、內建自測試（BIST）等結構，使得芯片內部節點能夠被控制和觀測。
• 低功耗設計：隨著工藝進步，功耗密度成為巨大挑戰。技術包括時鐘門控、電源門控、多電壓域、動態電壓頻率調節（DVFS）等。

3. 物理設計：從網表到芯片

物理設計是將邏輯網表轉化為可制造的幾何版圖的過程，主要包括以下步驟：

• 布圖規劃：確定芯片核心區域、模塊的大致位置和輸入輸出（I/O）單元排列，規劃電源網絡。

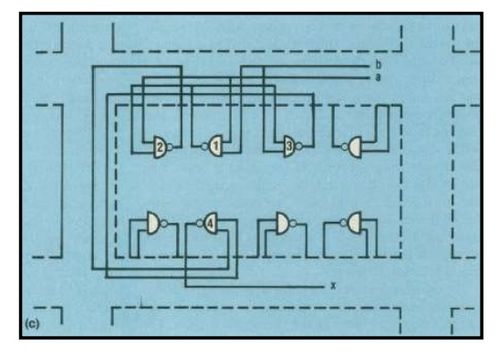

• 布局：確定標準單元和宏模塊在芯片上的精確位置，目標是減少連線長度和時序延遲。
• 時鐘樹綜合（CTS）：構建一個低偏斜、低延遲的全局時鐘分布網絡，確保時鐘信號同步到達所有時序單元。
• 布線：根據布局結果，完成單元之間所有邏輯信號的物理連接。分為全局布線和詳細布線兩步。
• 簽核：在交付制造前的最終驗證階段，進行全面的時序、功耗、信號完整性和物理驗證。

4. 工藝與設計協同優化

VLSI設計與半導體制造工藝緊密耦合。先進的工藝節點（如7nm、5nm）帶來了性能提升和面積縮小，但也引入了短溝道效應、寄生效應加劇、制造變異增大等挑戰。這要求設計時必須考慮工藝角、器件模型和設計規則，甚至采用新的器件結構（如FinFET）和設計技術協同優化（DTCO）方法。

###

超大規模集成電路設計是一個融合了計算機科學、電子工程、物理學和數學的深度交叉學科。掌握其基本概念是理解現代芯片如何從抽象想法變?yōu)槭种袑?shí)體設備的基礎。隨著人工智能、異構計算等新需求的涌現，VLSI設計方法學仍在不斷演進，持續推動著信息技術的邊界。
